Torre de pulverização vertical Equipamento de pré-tratamento de águas residuais Pré-tratamento de águas residuais

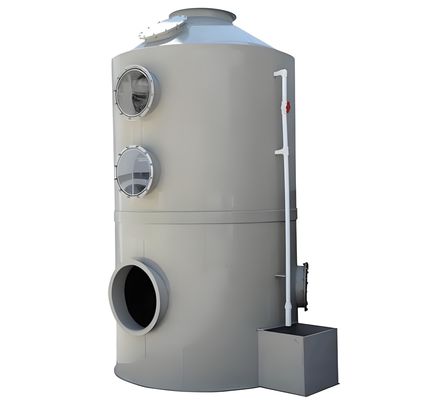

Equipamento de pré-tratamento de águas residuais: torre de pulverização vertical

(1) Utilização do equipamento:

A torre de depuração tem dois produtos: "vertical" e "horizontal".Este produto é amplamente utilizado em óxidos de azoto, cloreto de hidrogénio, fluoreto de hidrogénio, amônia, névoa de ácido sulfúrico, névoa de ácido crónico e gás cianeto de hidrogénio gerados em produtos químicos, galvanização, hardware, alumínio, aparelhos eléctricos,Medicina- para a purificação de gases tóxicos e nocivos solúveis em água; pode também ser utilizado para a desodorização de amoníaco, sulfeto de hidrogénio,fenolfosgeno, formaldeído, metanol, aminas e outras substâncias odorosas.

(2)Princípio de funcionamento da torre de pulverização:

O gás é pressionado ou sugado para a secção de entrada de ar pelo ventilador centrífugo e, em seguida, flui para a camada de embalagem para entrar em contato e reagir com o líquido de pulverização.De acordo com vários indicadores, tais como a situação da purificação de gás, pode ser instalado o dispositivo de embalagem e pulverização de segunda fase, e o gás tratado e purificado é descarregado através do depurador. O depurador tem uma eficiência de purificação de até 95%,baixa perda de resistência e baixo consumo de energiaO depurador é constituído por um corpo de torre, uma placa de torre, um reboiler e um condensador.a reboiler é geralmente aquecida a vapor, e o condensador é condutor térmico por água circulante.Os componentes mais puros do produto são introduzidos e a evaporação e o refluxo são ajustados com vapor e água condensada., de modo a que uma certa espessura de líquido possa ser acumulada na placa da torre e, quando os componentes de gás misturados são introduzidos, possa desempenhar rapidamente um papel de lavagem.vários pontos-chave, como um nível de líquido, duas temperaturas e duas diferenças de pressão devem ser controladas, isto é, o nível do líquido do depurador, a temperatura da entrada de gás, a temperatura superior da torre,Diferença de pressão da torre (diferença entre a pressão de entrada do esfregador e a pressão superior da torre), e diferença de pressão do condensador (a diferença entre a pressão do topo da torre e a pressão da saída do condensador).Para evitar que as impurezas se solidifiquem ou liquefiquem e não possam penetrar no depurador, mas não deve ser demasiado elevada para evitar que o sistema seja difícil de controlar devido a temperaturas excessivas.Isso é..., a pressão de entrada não deve ser demasiado baixa para que a poeira possa entrar no depurador.

Depois de o gás misturado ser passado para o depurador, parte do gás irá condensar em líquido e permanecer na torre ainda. ajuste a temperatura do reboiler para fazer o líquido evaporar para cima,e depois ajustar o condensador para fazer o fluxo de líquido de volta para a bandeja para formar um equilíbrioA partir do momento em que o líquido se encontra numa certa espessura na bandeja, a diferença de pressão entre as torres do depurador é determinada.A diferença de pressão deve ser mantida constante tanto quanto possível para formar um equilíbrio. Ao ajustar a temperatura no topo da torre, deve evitar-se que a temperatura seja demasiado elevada,que podem causar a vaporização ou sublimação das impurezas em gases, impedindo assim a função de lavagemNo entanto, a temperatura de condensação não deve ser demasiado baixa para evitar que o líquido do produto se acumule no condensador e afecte a sua utilização.Você também deve prestar atenção ao uso da reboiler para ajustar o nível de líquido da torre de lavagemA fim de evitar que a concentração de impurezas no líquido ainda na torre seja demasiado elevada e cause precipitação, deve ser permitido que a concentração aumente lentamente.

Os materiais de equipamento podem ser selecionados: fibra de vidro, placa PPH, placa PVC, aço inoxidável 316L, etc.

(3)Forma estrutural:

Este equipamento é dividido em torre única e torre dupla. O equipamento é especificamente composto de tanque de armazenamento de líquido, corpo da torre, secção de entrada de ar, camada de pulverização, camada de embalagem,camada de remoção de névoa, tampa do cone de saída de ar, buraco de inspecção, etc.

Características:

1. Novas estruturas: alteração do modo de contacto convencional de borbulhamento de fluxo cruzado bifásico gás-líquido;

2- Grande volume de ar: 50% maior do que a bandeja da peneira e a placa da banda de rodagem da válvula;

3• Pequena queda de pressão: 16% menor que a torre de absorção convencional;

4. Alta eficiência de purificação: a eficiência das torres de absorção convencionais é de cerca de 70%, enquanto a eficiência de absorção da nova torre de peneira vertical é superior a 85%;

5• Grande flexibilidade: as camadas da torre de pulverização podem ser aumentadas ou diminuídas de acordo com diferentes fontes de gases de escape.
